Поставка подъемников и вышек телескопических

Подъемник телескопический персональный ПП-10,5
Подъемник (вышка) грузовой ПГ-2, ПГ-4, ПГ-6, ПГ-8
Подъемник телескопический персональный монтажный ТЕМП
Вышка телескопическая строительная ВТ-6, ВТ-8

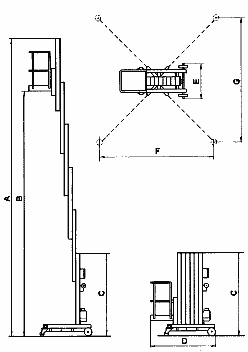

Подъемник телескопический персональный

Подъемник гидравлический ПП-10,5.

Подъемник гидравлический персональный Назначение изделия.

Подъемник персональный ПП-10,5 предназначен для подъема людей и груза внутри и вне помещений на участках с ровной твердой и горизонтальной поверхностью.

Область применения: При выполнении различных монтажных, ремонтных и строительных работ.

Абсолютно универсален, надежен и безопасен при монтаже, осмотре и ремонте инженерных систем и другого оборудования на различной высоте на промышленных предприятиях, в торговых и выставочных центрах, в спортивных залах, аэропортах, на фасадах зданий и т.д.

Способен поднять монтажника с грузом на высоту до 10,5 метров.

Категория эксплуатации УХЛ 3.1 по ГОСТ 15150.







Технические характеристики подъемника персонального ПП-10,5.
Грузоподъемность, кг 135
Максимальная высота подъема площадки, мм 10500
Габариты подъемника в работе, мм:
Длина 3200
Ширина 3200
Высота 2280
Габариты подъемника при транспортировке, мм:
Длина 1450
Ширина 780
Высота 2280
Напряжение, В 220, 50 Гц
Максимальная потребляемая мощность, кВт 1,5
Масса подъемника, кг 480

Устройство и работа.

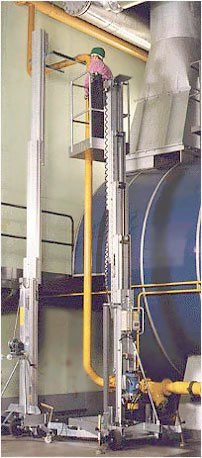

ПОДЪЕМНИК ПЕРСОНАЛЬНЫЙ

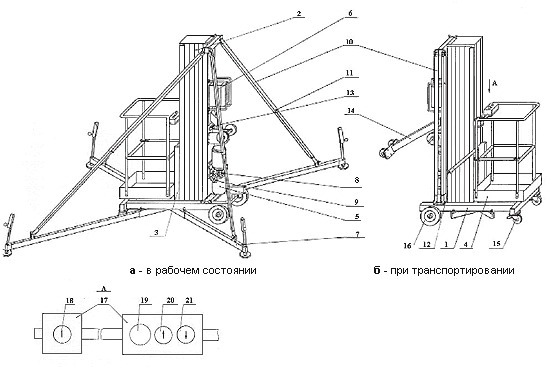

Подъемник состоит из следующих основных узлов, показанных на рисунке: Сварной рамы поз.1 установленной на колеса, направляющих поз.2, ползушки поз.3 с закрепленной на ней площадкой поз.4, гидропривода поз.5 с гидроцилиндром. На первой направляющей установлены шкаф управления поз.6, уровни для выверки горизонтального положения рамы поз.13, балка с распорками поз.10. Для повышения устойчивости подъемник снабжен консолями с винтовыми домкратами поз.7. Управление подъемником осуществляется с пульта управления поз.17, расположенном на каркасе площадки. Для транспортировки подъемника через дверные проемы используется опора с колесами поз.14. При одновременном нажатии кнопок ВКЛ. поз.18 и ВВЕРХ поз.20 включается гидропривод поз.5. Масло при помощи насоса подается в нижнюю часть гидроцилиндра , установленного внутри первой направляющей. Выдвигаясь, шток гидроцилиндра начинает поднимать вторую направляющую. Одновременно с поднятием второй направляющей с помощью пластинчатых цепей движение передается на все последующие направляющие и ползушку поз.3. Происходит одновременное выдвижение всех направляющих. Спуск площадки происходит при одновременном нажатии кнопок ВКЛ. поз.18 и ВНИЗ поз.21. Для аварийного спуска площадки, при отключении электропитания, на гидроприводе установлен клапан аварийного спуска поз.8. При поднятии рычага клапана вверх происходит аварийное опускание площадки. Для перемещения подъемник снабжен колесами поз.15 и 16. Поворотные колеса поз.15 имеют тормозное устройство. При нажатии педали тормоза вниз колеса фиксируются от поворота вокруг вертикальной оси и вращения.

Конструктивные особенности :
ПОДЪЕМНИК ГИДРАВЛИЧЕСКИЙ Конструктивной особенностью подъемников является телескопический принцип грузоподъемного механизма и наличие гидравлического привода подъема.
Управление подъемником осуществляется с пульта, расположенного на каркасе площадки.
На гидроприводе установлен клапан, используемый для аварийного спуска при отключении электропитания. При поднятии рычага клапана вверх происходит аварийное опускание площадки.
Для транспортировки подъемников через дверные проемы используется опора с колесами. Поворотные колеса имеют тормозное устройство. При нажатии педали тормоза колеса блокируются от поворота вокруг вертикальной оси и вращения. Для повышения устойчивости подъемник снабжен консолями с винтовыми домкратами.

Преимущества :

  • Легкость управления человеком находящимся в подъемной люльке.
  • Компактность, транспортабельность.
  • Подъемные механизмы не уступают импортным аналогам, а цены значительно ниже.

    _____________________________________________________________________________________
    Поставка со склада производителя.
    Конкурентоспособные цены!
         Осуществляем доставку продукции в любой регион России.
     г. Калуга
    Телефон/факс: 8(901) 995-16-69 телефон:
    e-mail: obsnab@yandex.ru
    _______________________________________________________________________

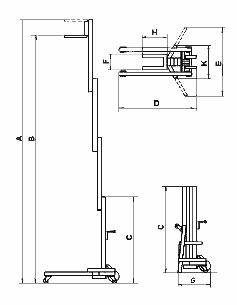

    Подъемник телескопический грузовой

    Подъемник грузовой ПГ-2, ПГ-4, ПГ-6,

    ПГ-8

    подъемник грузовой Подъемник (вышка) грузовой предназначен для монтажа выставочных модулей и стендов, для погрузо-разгрузочных работ, при ремонте помещений, монтаже различных инженерных коммуникаций электроосветительных приборов на высоте, для работы в складском хозяйстве.

    Абсолютно незаменимы на складах, в производстве, в выставочном комплексе, а также при монтаже инженерных систем и ремонтных работах.

    Конструктивной особенностью является телескопический принцип грузоподъемного механизма, что обеспечивает его практичность и компактность подъёмников. Поворотные колеса имеют тормозное устройство, при нажатии педали тормоза колеса блокируются от поворота вокруг вертикальной оси и вращения. Подъём осуществляется при помощи лебедки - усилие на рукоятке не более 16 кг.

    Подъемник грузовой ПГ-6 и ПГ-8 снабжен дополнительными стабилизаторами для устойчивости

    Подъёмники могут комплектоваться дополнительным приспособлениями для подъема и транспортировки любых грузов.

    Технические характеристики
    Характеристика ПГ2 ПГ4 ПГ6 ПГ8
    Грузоподъёмность, кг 240 240 200 200
    Максимальная высота подъёма (вильчатый захват вверху), мм 2230 3960 5790 7970
    Габариты вильчатого захвата, мм
    длина 710 710 710 710
    ширина 560 560 560 560
    Габариты подъёмника в работе, мм
    длина шасси 1235 1235 2045 2045
    ширина шасси 745 745 1640 1640
    ширина подъёмника с выдвинутыми консолями, мм     1640 1640
    высота мачты, мм 2230 2230 2200 2200
    Габариты подъёмника при транспортировке, мм
    длина 650 650 865 865
    ширина 745 745 820 820
    высота 2230 2230 2200 2200
    Масса подъёмника, кг 100 125 200 225

    ГРУЗОВОЙ ПОДЪЕМНИК














_____________________________________________________________________________________
Поставка со склада производителя.
Конкурентоспособные цены!
 Осуществляем доставку продукции в любой регион России.
г. Калуга
Телефон/факс: 8(901) 995-16-69 телефон:
e-mail: obsnab@yandex.ru
__________________________________________________________________________

Подъемник ТЕМП

Подъемник телескопический монтажный "ТЕМП"

ПОДЪЕМНИК ТЕМП 1. НАЗНАЧЕНИЕ ПОДЪЕМНИКА "ТЕМП"

Подъемник телескопический монтажный ТЕМП предназначен для подъема одного рабочего с инструментом и монтажными материалами на высоту до 7 м. Для выполнения монтажных работ в промышленных зданиях на высоте до 8,5 м.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОДЪЕМНИКА "ТЕМП"
2.1. Грузоподъемность, кг 100
2.2. Максимальная высота от пола до рабочей площадки, м 6,7
2.3. Минимальная высота от пола до рабочей площадки, м 3,9
2.4. Усилие на рукоятке лебедки, кН (кгс) 0,1 (10)
2.5. Скорость подъема и опускания рабочей площадки, м/мин 5

2.6. Внутренние размеры рабочей площадки, мм
    длина 540
    ширина 610
2.7. Габаритные размеры в рабочем положении при подъеме рабочей площадки на полную высоту, мм, не более
    длина 2150
    ширина 2500
    высота 7700
2.8. Габаритные размеры в транспортном положении, мм
    длина 4600
    ширина 800
    высота 2240
2.9. Масса, кг, не более 125

3. КОМПЛЕКТНОСТЬ ПОДЪЕМНИКА "ТЕМП"
Наименование Количество
Секция неподвижная с секцией подвижной в сборе 1
Площадка рабочая в сборе с лебедкой 1
Форма в сборе с колесом ходовым и узлом эксцентрика 1
Аутригер 2
Стойка 2
Стяжка 5
Поперечина 5
Гайка М8-6Н.6.019 ГОСТ 5918-73 10
Шплинт 2х20.019 ГОСТ 397-79 10
Болт М8-8qх20.58.019 ГОСТ7798-70 4
Гайка М8-6Н.6.019 ГОСТ 5915-70 4
Шайба 8 65Г.019 ГОСТ 6402-70 4
Кольцо 4
Ключ 78II-003 Д2 Хим. Окс. ГОСТ 2839-71 1
Ключ 78II-0021 Д2 Хим. Окс. ГОСТ 2839-71 1
Ключ 78II-0023 Д2 Хим. Окс. ГОСТ 2839-71 1
Ключ 78I0-0374 Д2 Хим. Окс. ГОСТ 17199-71 1
Шприц 2-УХII ГОСТ 3643-75 1
Паспорт 1

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ПОДЪЕМНИКА "ТЕМП"

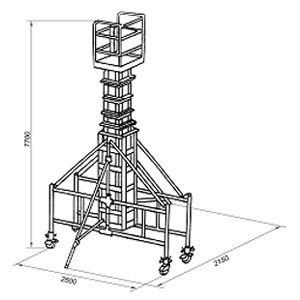

Подъемник телескопический монтажный ТЕМП (рис.) состоит из следующих основных узлов: тележки 1, секции неподвижной 2, секции подвижной 3, площадки рабочей 4, лебедки 6 и троса 7.

На рисунке подъемник показан в рабочем положении и тонкими линиями в транспортном положении. Тележка 1 служит опорой подъемника и состоит из двух соединенных поперечинами 24,27, ферм 29, опирающихся на четыре ходовых колеса 30, аутригеров28 и стоек26. Вертикальная ось 35 ходового колеса 30проходит внутри стоики 37, которая соединена с втулкой 38 и заканчивается внизу муфтой 39. Такое крепление колеса в стойке фермы позволяет выставить тележку по отвесу 25 на неровностях пола. Неровности могут достигать 100мм.

Настройка производится муфтой 39. Кроме того, при перемещении подъемника колесо свободно поворачивается вокруг вертикальной оси. Горизонтальная ось 41 ходового колеса крепится в стопоре 42, шарнирно закрепленном на башмаке 40 вертикальной оси. В рабочем положении стопоры опускаются в нижнее положение. При этом колеса прижимаются к башмакам и надежно тормозятся. Для транспортирования необходимо поднять стопоры 42 до упора в башмаки и освободить тем самым колеса.

Стойки 26 крепится к ферме 29 и имеют в верхней части гнезда для крепления цапф секции неподвижной 2. К средним звеньям стоек хомутами крепятся аутригеры 28, служащие для придания подъемнику большей устойчивости в поперечном направлении. Перемещением хомутов можно выставлять аутригеры на небольшом расстоянии от фермы тележки 29.

Поперечины 27 служат упором при установке секции неподвижной 2 в вертикальное положение. Фиксация секции производится эксцентриком 34, рукоятка 32 которого при повороте соскакивает с крючка 31. При этом пружина 33 заводит эксцентрик за упор секции неподвижной 2, а эксцентрик при дальнейшем повороте рукоятки 32 прижимает секцию неподвижную к поперечинам 27.

Поперечина 24 служит опорой для секции неподвижной 2 при переводе подъемника в транспортное положение.

Секция подвижная 3, к верхней части которой крепится рабочая площадка 4 с лебедкой 6, перемещается внутри секции неподвижной 2 на роликах 23 за счет лебедки 6. Трос от лебедки проходит проходи в промежутках между секциями неподвижной 2 и подвижной 3 и крепится к секции неподвижной. Секция подвижная 3 блоками 14 опирается на трос 7. Блоки 14 смонтированы на рычаге 15, который к секции подвижной крепится шарнирно.

На рычаге 15 закреплен упор 20, на который опирается кривошип 19 ловителя.

Ловитель представляет собой два соединенных шестернями 16 замка 21, имеющих на концах эксцентрики 17, расположенные с двух сторон полки уголка 18. Уголок 18 приварен внутри неподвижной секции 2. В случае обрыва троса под действие пружины кручения 22 валика 21 проворачиваются эксцентрики 17, зажимают полку уголка 18, и ловитель останавливает падение. Путь торможения не превышает 500мм.

Рукоятка 5 лебедки крепится к вал-шестерне 8 через втулку 13 на резьбе. При вращении рукоятки 5 по часовой стрелке она наворачивается на втулку 13, зажимая фрикционные кольца 12 и храповик 11, и за счет сил трения поворачивает барабан 9. Собачка 10 не дает храповику вращаться в обратную сторону, а силы трения надежно удерживают площадку на любой высоте при подъеме и опускании. Для опускания площадки необходимо, не освобождая собачку 10, вращать рукоятку 5 против часовой стрелки. При этом уменьшается усилие зажатия фрикционных дисков 12 и храповика 11. Под действием груза барабан 9 начинает раскручиваться, освобождая трос, а вал-шестерня 8 со втулкой 13 при этом будут вворачиваться в рукоятку 5, зажимая фрикционные кольца 12 и храповик 11. С прекращением вращения рукоятки 5 прекратится опускание площадки.

5. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ ПОДЪЕМНИКА "ТЕМП"
5.1. Техническое освидетельствование подъемника телескопического монтажного "Темп" должно производится :
- после получения нового подъемника;
- периодически, не реже, чем через каждые 12 месяцев;
- после замены троса;
- после ремонта.;

5.2. Техническое освидетельствование производится комиссией, назначаемой главным инженером монтажного управления.

5.3. Результаты технического освидетельствования подъемника записывают в специальный журнал подъемника.

5.4. Техническое освидетельствование имеет целью установить, что подъемник находится в состоянии, обеспечивающем его безотказную работу.

5.3. При техническом освидетельствовании подъемник должен подвергаться: осмотру (при повторном освидетельствовании - обязательная разборка лебедки); статистическому испытанию; динамическому испытанию.
_____________________________________________________________________________________
Поставка со склада производителя.
Конкурентоспособные цены!
 Осуществляем доставку продукции в любой регион России.
г. Калуга
Телефон/факс: 8(901) 995-16-69 телефон:
e-mail: obsnab@yandex.ru

_________________________________________________________________________


Вышка телескопическая строительная ВТ-6, ВТ-8

вышка телескопическая 1. Назначение вышек телескопических ВТ-6, ВТ-8.
Вышка телескопическая ВТ-6, ВТ-8 предназначена для работ на высоте внутри производственных помещений. Вышка телескопическая строительная оснащена ручной лебедкой для выдвижения внутренней секции до необходимой высоты без людей и груза, а также колесами для передвижения и маневрирования по горизонтальной поверхности.

2. Технические данные телескопических вышек ВТ-6, ВТ-8.
Диапазон рабочих высот, м - от 3,6 до 6 (от 4,2 до 8,5 - BT-8)
Допускаемая нагрузка на площадку, кг - 160
Габаритные размеры, мм
в рабочем положении:
- длина, мах - 7 100 (9 800 - ВТ-8)
- ширина - 2 300
в транспортном положении:
- длина - 4 700 (5 100 - ВТ-8)
- ширина - 1 200
Масса, кг - 250 (280 - ВТ-8)

3. Комплект поставки вышек телескопических ВТ-6, ВТ-8.
Вышка телескопическая ВТ-6 (ВТ-8), шт - 1
Паспорт, шт - 1

4.Устройство телескопических вышек ВТ-6, ВТ-8.

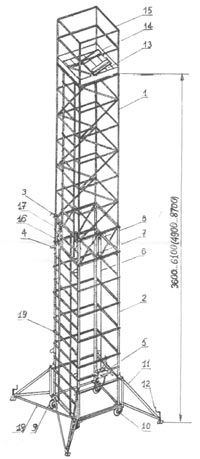

Вышка телескопическая (рис) состоит из внутренней (1) и наружной секций (2). Внутренняя секция может фиксироваться внутри наружной секции винтами (3) и (4) смонтированными на секциях. Перемещение осуществляется с помощью лебедки (5) троса (6) и блоков (7) и (8).

На наружной секции установлены 2 неповоротные колесные опоры (9) и 2 поворотные колесные опоры (l0) что обеспечивает хорошую маневренность вышки при перемещении. На этой же секции смонтированы 4 поворотные фиксируемые лапы (11) с домкратами (12).

На внутренней секции установлена рабочая площадки (15) с люком (14). Площадка оборудована, ограждением (15). Внутри секции смонтирован отвес (16) для правильной установки вышки. В секции установлены 2 упора (17), позволяющие фиксировать ее через каждые 320 мм/

Установка дополнительных связей 18 значительно повышает комфортность проведения работ на высоте.

Фиксаторы 19 предназначены для закрепления дополнительных связей при транспортировке.

5. Порядок работы вышки телескопической ВТ-6, ВТ-8.
Установить вышку на месте проведения работ, отвести лапы и установить дополнительные связи, зафиксировать их. С помощью домкратов установить вышку в вертикальном положении так, чтобы прут отвеса не касался ограничительной втулки, а колеса опор не доставали до пола. Поставить упоры в рабочее положение, то есть снять их с крючков.

Вращая ручку лебедки, поднять внутреннюю секцию до нужной высоты и немного опустить ее, чтобы секция встала на упоры, поворотом винтов с рукоятками закрепить секцию, не допуская ее деформации,

После работы винтами с рукоятками раскрепить внутреннюю секцию с помощью лебедки, немного приподнять ее и зафиксировать на трещотке лебедки. Затем подняться до упоров и установить их на крючки. Удерживая трещотку опустить секцию вниз в крайнее нижнее положение, чтобы снять натяжение троса.

Для транспортировки вышки опустить ее на колеса, зафиксировать дополнительные связи в вертикальном положении и повернуть лапы по часовой стрелке так, чтобы они прижались к наружной секции и зафиксировались.

6. Меры безопасности при работе на телескопических вышках ВТ-6, ВТ-8.
1. Перед началом работы убедиться в исправности элементов вышки, отсутствии повреждений троса, надежности его крепления.
2. Зафиксировать лапы в одном из трех допустимых положений с помощью фиксаторов и дополнительных связей.
3. Установить вышку по отвесу (стержень отвеса не должен касаться ограничительной втулки) с помощью домкратов так, чтобы колеса не касались пола.
4. Внутренняя секция должна во время работы на вышке стоять на упорах.
Подниматься на рабочую площадку допускается только по внутренней стороне лестницы через люк!!
